ZY08012 V1.0 บอร์ดควบคุม Lcd ทั่วไป บอร์ดขับเครื่องแสดงหลายฟังก์ชัน

รายละเอียดสินค้า

สถานที่กำเนิด: เชียงใหม่, จีน

ชื่อแบรนด์: TFT Driver Board

ได้รับการรับรอง: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

หมายเลขรุ่น: ZY08012 V1.0

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น

ราคา: Please contact us for latest price

รายละเอียดการบรรจุ: ปรับแต่ง

เวลาการส่งมอบ: 1 ~ 7 วันทําการ

เงื่อนไขการชำระเงิน: T / T, L / C, บัตรเครดิต, เพย์พาล

สามารถในการผลิต: 500,0 ชิ้นต่อวัน

หา ราคา ที่ ดี ที่สุด
ติดต่อตอนนี้
รายละเอียด
เน้น:

ZY08012 V1.0 บอร์ดควบคุม LCD สากล

,

บอร์ดเครื่องขับเครื่องแสดงหลายฟังก์ชัน

,

ZY08012 V1.0 บอร์ดจอขับรถ

หน้าที่:
การเข้าและการออกของหูฟัง และการออกของเครื่องขยายเสียงแบบสองช่องขนาด 3 วัตต์
สัญญาณอินเทอร์เฟซ:
1xHDMI14, 1xDVI1.0 และ 1xVGA
output:
รองรับการออก LVDS 2 ท่า
ขนาด:
139.0 x 53 มิลลิเมตร
อุณหภูมิในการจัดเก็บ:
-20 ~ 60 ℃
อุณหภูมิการทํางาน:
-10 ~ 50 ℃
หน้าที่:
การเข้าและการออกของหูฟัง และการออกของเครื่องขยายเสียงแบบสองช่องขนาด 3 วัตต์
สัญญาณอินเทอร์เฟซ:
1xHDMI14, 1xDVI1.0 และ 1xVGA
output:
รองรับการออก LVDS 2 ท่า
ขนาด:
139.0 x 53 มิลลิเมตร
อุณหภูมิในการจัดเก็บ:
-20 ~ 60 ℃
อุณหภูมิการทํางาน:
-10 ~ 50 ℃
คําอธิบาย
ZY08012 V1.0 บอร์ดควบคุม Lcd ทั่วไป บอร์ดขับเครื่องแสดงหลายฟังก์ชัน

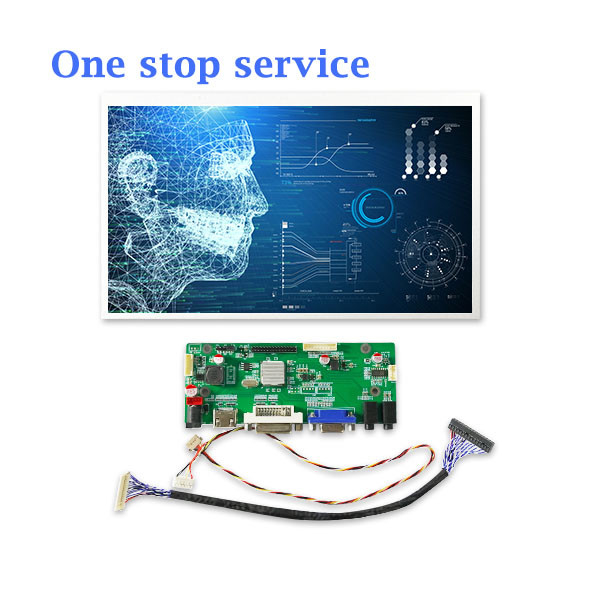

จอแผ่น TFT กับ ZY08012 V1.0 บอร์ดควบคุม บอร์ดขับจอหลายฟังก์ชัน



คําอธิบาย



ZY08012 V1.0 เป็นพานขับจอหลายฟังก์ชันรวม 1xHDMI14, 1xDVI1.0 และ 1xVGA อินเตอร์เฟซการเข้า, รองรับการออก LVDS 2 ท่าทางสูงสุด 186MHz, รองรับการเข้าและการออกของหูฟังและการออกของเครื่องขยายเสียงแบบสองช่อง 3 วัตต์.




ลักษณะ



ความแรงเข้า 12V DC input /12V 680mA+/-10mA
การเข้าสัญญาณ 1 ทางเข้า HDMI / 1 ทางเข้า HDMI
การเข้าสัญญาณ 1 ทางเข้า VGA / 1 ทางเข้า VGA
การเข้าสัญญาณ 1 DVI input / 1 DVI
การออกสัญญาณ

การออก LVDS 6/8 บิต

6/8 LVDS

การเข้าเสียง 3.5 มิลลิเมตรเข้าหูฟัง / 3.5 มิลลิเมตร
การออกเสียง การออกเสียงหูฟัง /3.5 มม.
การออกเสียง ผู้พูด
อื่นๆ I2C/ADC/UART



อินเตอร์เฟซ หน้าที่ คําอธิบาย สัญลักษณ์

ZY08012 V1.0 บอร์ดควบคุม Lcd ทั่วไป บอร์ดขับเครื่องแสดงหลายฟังก์ชัน 0



ไม่ คําอธิบาย
CN 6 อินเตอร์เฟซ ADC / ADC
CN 9 การตั้งค่าความกระหน่ําของแผ่นจอ
CN11 อินเตอร์เฟซการออก LVDS / LVDS
CN 15 อินเตอร์เฟซ UART
CN 7 อินเตอร์เฟซบัส I2C / I2C
CN8 อินเตอร์เฟซคีย์พาด
CN 12 การออกเสียง 3W Speaker_L/R /3

CN 13

อินเตอร์เฟซการออกของหูฟังภายนอก 3.5 มม.

CN14

อินเตอร์เฟซการเข้าหูฟัง 3.5 มิลลิเมตรภายนอก

CN5 อินเตอร์เฟซการเข้า VGA ภายนอก
CN4 อินเตอร์เฟซการเข้า DVI ภายนอก
CN3 อินเตอร์เฟซการเข้า HDMI ทางภายนอก
CN1 อินเตอร์เฟซการเข้าแบบ 12V DC ทางนอก
CN2 อินเตอร์เฟซการเข้าแบบ 12V DC
CN10 อินเตอร์เฟซควบคุมไฟหลัง

การจัดสร้าง ขนาด สัญลักษณ์



ZY08012 V1.0 บอร์ดควบคุม Lcd ทั่วไป บอร์ดขับเครื่องแสดงหลายฟังก์ชัน 1
